O dispositivo de partida suave-de estado sólido de alta tensão é um dispositivo de partida suave-de motor de alta tensão projetado com o conceito mais recente, adequado principalmente para o controle e proteção de partida e parada de motores assíncronos e síncronos de gaiola de esquilo. Este dispositivo é composto por vários tiristores conectados em série e paralelo, que podem atender a diferentes requisitos de corrente e tensão.
Princípio de funcionamento
Início da regulação de tensão de silício controlável: ajustando o ângulo de condução do tiristor antiparalelo trifásico, aumentando gradualmente a tensão do terminal do motor, alcançando aceleração suave e limitando a corrente de partida (geralmente 2 a 4 vezes a corrente nominal).
Comutação de bypass: Depois que o motor atinge a velocidade nominal (cerca de 90%), o contator de bypass fecha e o grupo da válvula tiristor é curto-circuitado para evitar-perda de energia a longo prazo.
Controle de malha fechada: aquisição em tempo real de sinais de tensão/corrente, ajuste dinâmico de curvas de inicialização (como modos de limitação de corrente e rampa de tensão), funções integradas de proteção contra sobrecorrente e perda de fase
Este produto é amplamente utilizado em indústrias como energia, materiais de construção, química, aço metalúrgico, fabricação de papel, etc. com uma tensão nominal de 3.000-15.000V. Pode ser bem combinado com diversos equipamentos eletromecânicos, como bombas de água, ventiladores, compressores, britadores, misturadores, transportadores de correia, etc., tornando-o um dispositivo ideal de partida e proteção para motores de alta tensão.
Configuração do dispositivo de partida suave: dividido em dois arranjos estruturais
Estrutura dividida: O nível superior possui um gabinete de saída do motor, e os cabos do gabinete de saída do motor são conduzidos para o gabinete de partida suave, que por sua vez leva ao motor.

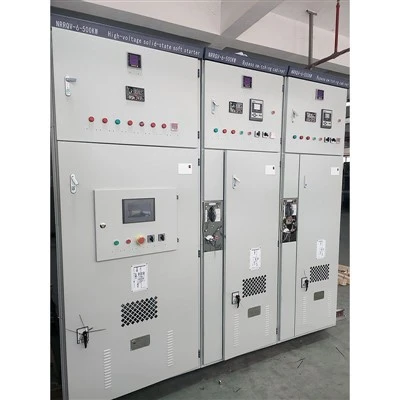

O gabinete integrado de partida suave de estado-sólido-de alta tensão combina o conjunto de manobra e a partida suave em um único conjunto de manobra, com tamanho pequeno e fácil instalação, e pode ser instalado em paralelo com outros conjuntos de manobra.
