Ei! Como fornecedor de gabinetes de compensação de capacitores, vi em primeira mão como é crucial selecionar o dispositivo de comutação correto para esses gabinetes. Nesta postagem do blog, vou compartilhar algumas dicas sobre como você pode fazer essa escolha apropriada.
Primeiramente, vamos entender o que é um Gabinete de Compensação de Capacitores. UMGabinete de compensação de capacitoré usado para melhorar o fator de potência de um sistema elétrico. Funciona adicionando ou removendo capacitores do circuito para equilibrar a potência reativa. E o dispositivo de comutação desempenha um papel vital neste processo. Controla quando e como os capacitores são conectados ou desconectados do sistema.
Agora, quando se trata de selecionar o dispositivo de comutação apropriado, há vários fatores que você precisa considerar.
1. Características de carga
A natureza da carga no seu sistema elétrico é um fator importante. Se você tiver uma carga com mudanças frequentes e rápidas na potência reativa, precisará de um dispositivo de comutação que possa responder rapidamente. Por exemplo, em ambientes industriais onde existem motores que arrancam e param frequentemente, a procura de potência reativa pode mudar num instante. Nesses casos, um relé de estado sólido pode ser uma boa opção. Os relés de estado sólido não possuem partes móveis, portanto podem ligar e desligar muito rapidamente, geralmente em milissegundos.
Por outro lado, se a sua carga tiver requisitos de potência reativa relativamente estáveis, como em alguns edifícios comerciais com carga de iluminação constante, um contactor poderá ser suficiente. Os contatores são mais tradicionais e já são usados há muito tempo. Eles são confiáveis e podem lidar com grandes correntes, mas são um pouco mais lentos para comutar em comparação com os relés de estado sólido.
2. Classificações de tensão e corrente
Você deve ter certeza de que o dispositivo de comutação pode lidar com os níveis de tensão e corrente do seu sistema. A tensão nominal do dispositivo deve ser superior à tensão máxima que ele encontrará no Gabinete de Compensação de Capacitores. Da mesma forma, a corrente nominal deve ser capaz de lidar com a corrente de partida quando os capacitores são ligados.

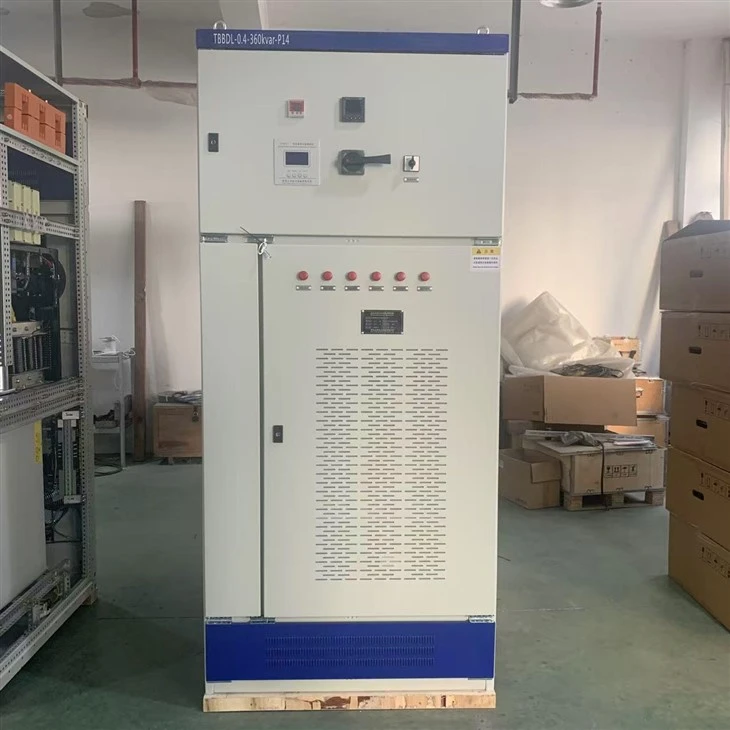

Por exemplo, em umGabinete de capacitor de baixa tensão TBBDL, a tensão é relativamente baixa, geralmente em torno de 400V. Mas a corrente de partida quando os capacitores são energizados pode ser bastante alta. Portanto, você precisa escolher um dispositivo de comutação com uma corrente nominal alta o suficiente para lidar com esse pico sem ser danificado.
3. Frequência de comutação
A frequência com que o dispositivo de comutação deverá operar também é importante. Se a frequência de comutação for alta, o dispositivo sofrerá mais desgaste. Os relés de estado sólido são mais adequados para comutação de alta frequência porque não possuem contatos mecânicos que podem se desgastar. Os contatores, por outro lado, são mais limitados em termos do número de operações de comutação que podem realizar durante sua vida útil.
Se você espera que o gabinete de compensação de capacitores ligue e desligue os capacitores várias vezes por minuto, um relé de estado sólido seria uma escolha mais confiável. Mas se a comutação for menos frequente, digamos, uma vez a cada poucas horas, um contator pode ser uma opção econômica.
4. Custo
Vamos enfrentá-lo, o custo é sempre uma consideração. Os relés de estado sólido são geralmente mais caros que os contatores. No entanto, quando você leva em consideração os custos de longo prazo, como manutenção e substituição, o quadro pode mudar.
Os contatores são mais baratos no início, mas podem exigir mais manutenção com o tempo. Seus contatos mecânicos podem se desgastar e podem precisar ser substituídos com mais frequência, especialmente em aplicações de alta frequência de comutação. Os relés de estado sólido, embora inicialmente mais caros, podem economizar dinheiro no longo prazo devido à sua vida útil mais longa e menores requisitos de manutenção.
5. Compatibilidade com o Gabinete de Capacitores
O dispositivo de comutação deve ser compatível com oGabinete de capacitoresem si. Deve caber corretamente no gabinete e ser capaz de se comunicar de forma eficaz com o sistema de controle do gabinete. Alguns gabinetes modernos de compensação de capacitores vêm com sistemas de controle inteligentes que podem monitorar e ajustar a operação do dispositivo de comutação. Portanto, certifique-se de que o dispositivo de comutação escolhido possa funcionar bem com esses sistemas.
6. Recursos de segurança
A segurança é fundamental ao lidar com sistemas elétricos. O dispositivo de comutação deve ter recursos de segurança integrados, como proteção contra sobrecorrente, proteção contra sobretensão e proteção contra curto - circuito. Esses recursos podem evitar danos ao gabinete de compensação de capacitores e ao sistema elétrico como um todo.
Por exemplo, um bom dispositivo de comutação cortará automaticamente a energia se detectar uma situação de sobrecorrente, que pode ser causada por uma falha nos capacitores ou na fiação. Isso pode evitar incêndios e outros riscos à segurança.
7. Condições Ambientais
O ambiente em que o Gabinete de Compensação de Capacitores será instalado também é importante. Se o gabinete estiver em um ambiente hostil, como uma fábrica com altos níveis de poeira, umidade ou variações de temperatura, o dispositivo de comutação precisa ser capaz de suportar essas condições.
Alguns dispositivos de comutação são projetados para serem mais robustos e podem operar em temperaturas extremas ou ambientes de alta umidade. Por exemplo, existem contatores e relés de estado sólido que são selados para evitar a entrada de poeira e umidade, o que pode prolongar sua vida útil em condições adversas.
Concluindo, selecionar o dispositivo de comutação apropriado para um gabinete de compensação de capacitor não é uma decisão única. Você precisa considerar cuidadosamente as características da carga, classificações de tensão e corrente, frequência de comutação, custo, compatibilidade, recursos de segurança e condições ambientais.
Se você estiver procurando por um gabinete de compensação de capacitor ou precisar de ajuda para selecionar o dispositivo de comutação correto, não hesite em entrar em contato. Estamos aqui para ajudá-lo a fazer a melhor escolha para o seu sistema elétrico. Seja você uma instalação industrial que busca melhorar seu fator de potência ou um proprietário de edifício comercial que busca um uso de energia mais eficiente, nós temos a experiência e os produtos para atender às suas necessidades. Vamos bater um papo e ver como podemos trabalhar juntos para otimizar seu sistema elétrico.
Referências
- Sistemas de Energia Elétrica: Princípios e Aplicações, por Ali A. Chowdhury
- Manual de aplicações de capacitores, do EPRI (Electric Power Research Institute)
